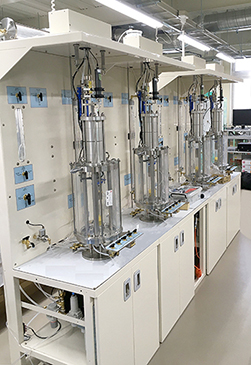

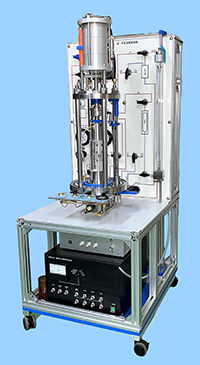

動的三軸試験装置
より確かな試験の要求に高性能でお応えします。
本システムは、定評のありました従来型の空圧式動的三軸試験装置において、
構造・機能・操作性・並びに信頼性の向上を目指して開発された新型空圧式動的三軸試験装置です。
製品特徴
- 多彩な基本試験項目
本試験装置では、前バージョン同様、多機能な三軸試験装置として、圧密試験・静的試験・液状化試験・動的変形特性試験の４つの試験が可能です。
試験条件として、[排水]・[非排水]の２つの排水条件、[拘束圧一定]・[平均主応力一定]・[主応力比一定]の３つの応力条件が可能です。
フィードバック制御として応力制御・変位制御のどちらの方式でも試験が行なえます。
| 試験項目 | 圧密試験 | |
| 静的試験 | ||
| 液状化試験 | ||
| 動的変形特性試験 | ||
| 試験条件 | 排水条件 | 排水 |
| 非排水 | ||
| 応力条件 | 拘束圧一定 | |
| 平均主応力一定 | ||
| 主応力一定 | ||
| 制御条件 | 応力制御 | |
| 変位制御 | ||
- 高性能なデジタルコントローラー
高性能ＣＰＵ、ＡＤ/ＤＡコンバーターの搭載により、信頼性・処理能力が向上しました。また、各電子部品の高品質・低価格化により、高性能な新・三軸コントローラを安価に開発することができました。
旧コントローラー同様、外部入・出力端子を搭載しています。ランダムな電圧波形入力・ロガーなどへのデータ取り込み・動作確認など、使用用途が多彩です。
- 操作しやすい管理ソフト
本システムは、試験条件などの設定を管理パソコン（Windows)上で行ない、オペレーターが、パソコンとの対話形式によるスムーズな試験を行なえるように設計されています。
さらに、センサーを自動的に校正できる機能を追加し、オペレーターだけで簡単に校正を行なうことが可能です。
- データの扱いやすさ
計測したデータは、各試験毎に、
・バイナリーファイル
・テキストファイル（ＣＳＶ形式）
の２つの形式で保存されます。
試験の途中でもファイルをコピーして活用することが可能です。
また、データ解析ソフト（オプション）を活用すれば、
地盤材料の変形特性を求めるための繰返し三軸試験などのデータシートも簡便に出力できます。
- 保守の信頼性
スムーズなメンテナンスが行なえるよう、弊社ではコントローラーを始めとする複数台のメンテナンス用部品を用意しております。万が一の故障に対しても、修理期間中、各部品を貸し出し、その間に修理を行ないます。
設計・製作を自社で完結しているため、改造・改良・再製作など柔軟に対応可能です。メンテナンスはお任せ下さい。
構成・仕様
| 品名 | 空圧式動的三軸試験装置 |
| 型式 | ＫＳ−１２１００ |
| 三軸室 | 適用供試体：Φ50mm×Ｈ100〜125mm （φ75〜100×H150〜200mm） |
| 耐圧：0.9MPa | |
| 軸力 | 2KN（5KN、10KN） |
| 拘束圧 | 0.9MPa |
| 背圧 | 0.9MPa |
| シリンダー | 複動型ベロフラムシリンダー |
| ストローク：±25mm（±50mm） | |
| 定格圧力：0.9ＭＰa | |
| 荷重計 | 定格荷重：±2KN（±5KN、10KN） |
| 定格出力：2mv/v | |
| 変位計（大） | 定格変位：50mm（100mm） |
| 抵抗値：10kΩ | |
| 変位計（小） | 定格変位：±1mm |
| 圧力計 （拘束圧、背圧、間隙水圧） |
定格圧力：1MPa |
| 出力電圧：1〜5v | |
| コントローラ | CPU：SH２ 32ビット RISCマイクロコントローラー データメモリ：2MB ADコンバータ：高速16ビット分解能 ①軸荷重アンプ 最小分解能 0.03Ｎ／mm2 ②軸変位（大）アンプ 最小分解能 0.8μm ③軸変位（小）アンプ 最小分解能 0.03μm ④拘束圧アンプ 最小分解能 0.03KPa ⑤背圧アンプ 最小分解能 0.03KPa ⑥間隙水圧アンプ 最小分解能 0.03KPa DAコンバータ：軸圧用 16ビット分解能 拘束圧・背圧用 12ビット分解能 軸圧制御：加振周波数 0.02〜2Hz 制御：軸応力・軸変位 サンプリング周波数：1〜250Hz 収録データはデータメモリーに一時保存され、その後パソコンに転送されます。 電源：AC100 3Ａ以内 |
| 管理パソコン | Windows7 |
| 適用試験 | 圧密試験・静的試験・液状化試験・動的変形特性試験 |
＊改良のため、予告なく仕様を変更することがあります。
＊特注仕様につきましては、ご相談に応じますのでお問い合わせください。
