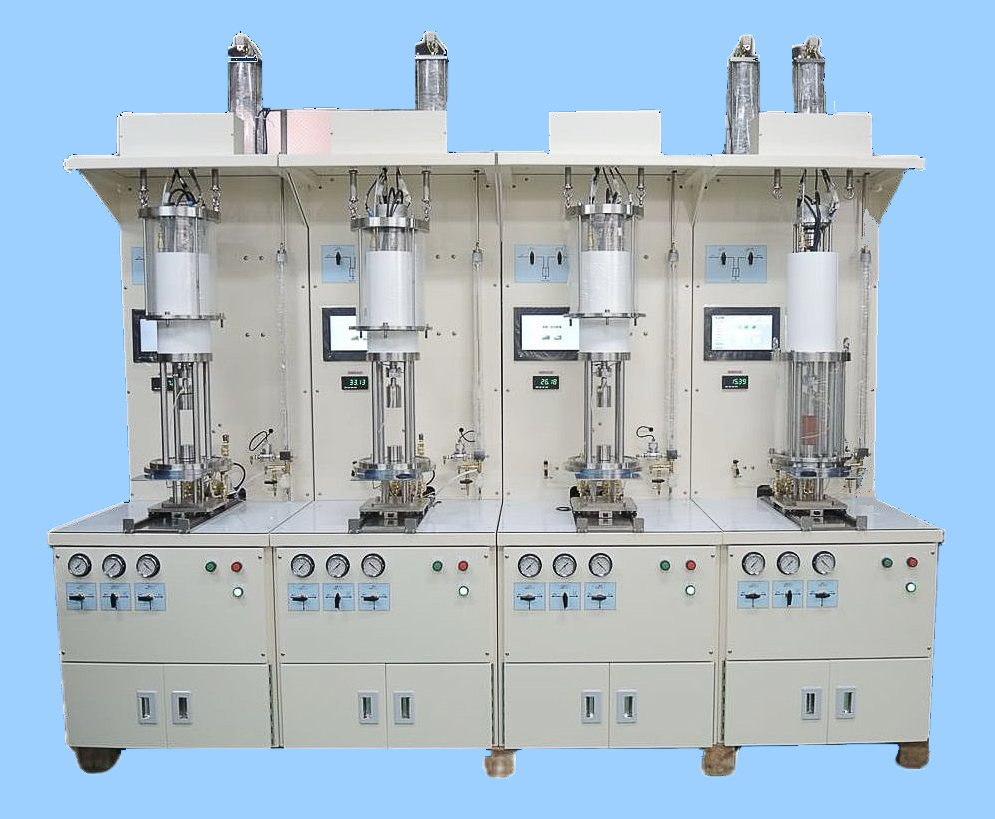

⬛︎製品特徴
本試験装置は、試料セット後の圧密試験からせん断試験終了までを遠隔で操作が可能となっております。
載荷は電動アクチュエータ、拘束圧及び背圧は電空レギュレーターを採用しており、例えば試験室から離れた事務所など別室でオペレートできます。
⬛︎基本仕様
| 軸荷重載荷容量 | 最大20kN |
| 載荷速度 | 0.01～10mm/min |
| 載荷方式 | 高分解能電動アクチュエータ （サーボモータ+ボールねじ） |
| 適応試験項目 | UU：CU：Cubar：CD |
| 荷重計 | ひずみゲージ式荷重計 （耐水圧式ロードセル） |
| 変位計 | ひずみゲージ式変位計 （容量：30mm 1台） |
| 間隙水圧計 | ひずみゲージ式圧力計 |
| 拘束圧・背圧表示計 | ブルドンカン圧力計又はデジタル圧力計 |
| 三軸室耐圧 | 0.8MPa |
| 三軸室構造 | 自己反力型・内部ロードセル （セル外筒引上げ保持機構付） |
| 拘束圧加圧方式 | ノズルラッパー式電空レギュレーター （容量1MPa） |
| 背圧加圧方式 | ノズルラッパー式電空レギュレーター （容量1MPa） |
| 真空負圧方式 | 電気式真空レギュレーター |
| 適用供試体 | φ50×H100ｍｍ （オプションで各種サイズ対応可能） |
| 配管用バルブ | 各種電磁弁バルブ （一部手動を含みます） |
| 通水量 | 通水量計測システム（重量式） |

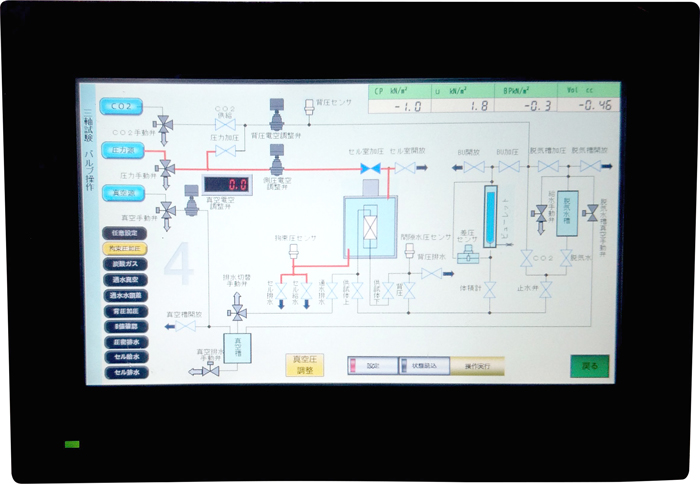

| 設定・表示・計測 | 遠隔操作対応オペレートPC 遠隔操作用コントローラ及びPLCユニット |
